锡柴6110AKZ型锻钢曲轴

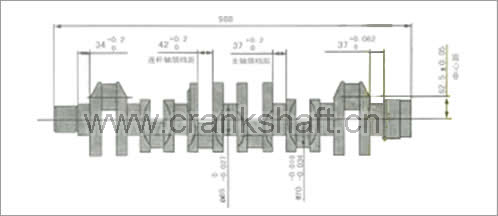

注:图示尺寸为主机配套尺寸
由于温度、计量器具精度、测量方法、人员水平的不同,至少会造成0.005mm的测量误差。
根据JB/T6727-2000《内燃机曲轴技术条件》,氮化曲轴尺寸公差可以放大0.01mm。
配装车型:
该曲轴配装在一汽集团无锡柴油机厂生产的6110AKZ型柴油机上,其主机主要作为9~16吨重型载货车、相应客车和各种变型车辆配套动力。
注意事项:
安装时,在保证机体上各主轴承孔同轴度的前提下,要注意轴瓦与轴颈配合间隙。主轴颈与主轴瓦间隙0.07~0.154,修理磨损极限0.20,连杆颈与轴瓦间隙0.06~0.139,修理磨损极限0.20。
特别说明:1、6110AKZ曲轴与6110AKD9B曲轴主要区别在于法兰盘端丝孔上,6110AKZ为M16X1.5,6110AKD9B为M14X1.5,在通用互换时注意。
2、该轴可以配装在大柴6113BZ柴油机上。
6110AKZ锻钢曲轴配装机型:
6110/125Z-01、6110/125Z-01D、6110/125Z-05、6110/125Z-010、6110/125Z-023A、
6110/125ZW-02、6110/125ZW-3B、6110/125ZW-05A、6110/125ZW-010、6110/125Z-018、
6110/125-023B、6110/125ZW-05A、6110/125ZW-06D、6110/125ZW-013
注:1、该轴所配装正时齿轮与6110CK所配装正时齿轮不同。
2、该轴所配装正时齿轮有两种结构形式,一种是双联的,一种是分本的,二者可互换使用。但要注意:安装双联齿轮使用内定位销孔,安装分体齿轮使用外定位销孔。
