配装车型及工艺特点:
该曲轴配装在二汽集团朝阳柴油机厂生产的6102AQ型柴油机上,其主机主要作二汽EQ8DF140载重汽车的配套动力。曲轴材质选用QT800-2高强度球墨铸铁,采用正火处理。在第2曲柄臂铸有天牌商标。
注意事项:
注:图示尺寸为主机配套尺寸 由于温度、计量器具精度、测量方法、人员水平的不同,至少会造成0.005mm的测量误差。
配装车型:

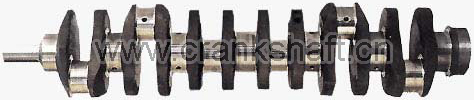

该曲轴配装在湖南动力机厂生产的6105Q-1A型柴油机上。
注意事项:
安装时,在保证机体上各主轴承孔同轴度的前提下,要注意轴瓦与轴颈配合间隙,主轴颈与主轴瓦间隙0.072~0.157,修理磨损极限0.25。连杆颈与轴瓦间隙0.08~0.148,修理磨损极限0.25。
注:该轴与柳州汽车发动机厂生产的6105QB型、玉柴厂生产的6105Q型柴油机曲轴互换通用。
特别说明:该曲轴大头端轴颈表面有两种结构形式:一种带回油线,应装铁油封;另一种不带回油线,应装胶油封。二者不可通用互换,请用户购买时注意。
|
